Радиосвязь с малой мощностью — это не просто экономия электроэнергии, а целая философия, искусство общения с миром, где главным инструментом становятся не ватты, а терпение, мастерство и смекалка. QRP позволяет по-настоящему раскрыть инженерный талант, создавая эффективные устройства буквально «на коленке» и наслаждаясь чистой романтикой эфира.

Эта статья — подробный обзор мира QRP. Мы поговорим о том, какие самодельные приемники и трансиверы можно собрать, как без лишних затрат согласовать антенну и изготовить её из подручных средств, а также дадим практические советы по подготовке к полевым выездам и обсудим лучшие практики проведения QRP-связей.

Что такое QRP и с чем его «едят»?

Прежде всего, договоримся о терминах. QRP — это не просто код, а обозначение работы с малой мощностью. Принято считать, что к QRP относится выходная мощность не более 5 Вт для телеграфа (CW) и цифровых видов связи и не более 10 Вт для однонополосной модуляции (SSB) , . Существует и «высший пилотаж» — QRPp, когда мощность не превышает 1 Вт .

Работа в этом режиме требует особого подхода. Ваш сигнал — это «комариный писк», который легко заглушить более мощным корреспондентам . Однако именно это и привлекает энтузиастов: выигрыш в портативности, возможность питаться от малогабаритных источников и непередаваемое чувство удовлетворения, когда на твой 5-ваттный вызов откликается станция за тысячи километров , .

Самодельные QRP-приемники и трансиверы: от простого к сложному

Конструирование собственной аппаратуры — это сердце QRP-движения. Самодельный аппарат можно оптимизировать под конкретные задачи, сделав его максимально легким, экономичным и ремонтопригодным в полевых условиях.

Простые конструкции для начинающих

Начать свой путь в QRP можно с очень простых устройств. Опытные радиолюбители рекомендуют не бояться экспериментировать с навесным монтажом.

• Передатчик на двух транзисторах: Это буквально «одночасовая» конструкция. Сергей RW3DF советует собрать передатчик мощностью 1,5 Вт на двух транзисторах, используя подручные материалы: обрезок вагонки в качестве шасси, гвоздики для монтажа или кусочки фольгированного текстолита . Такой передатчик, работающий в паре с простым приемником (например, Degen) и куском провода, уже способен дать первые уверенные QRP-связи .
• Pixie и его клоны: На форумах часто упоминаются простейшие трансиверы типа «Pixie» (и его модификации «Пикси-2», «Литл Шквал») на мощность от 400 мВт до 1 Вт. Они идеальны для первого знакомства с QRP на диапазоны 20, 40 и 80 метров . Это отличный вариант для тех, кто хочет быстро войти в эфир и понять специфику малой мощности.

Более серьезные самодельные трансиверы

Для тех, кто готов к пайке и настройке, существуют проверенные временем схемы.

• Универсальный QRP передатчик W7ZOI («Литл Джо»): Классическая схема, опубликованная ARRL еще в 1980 году . Её ценят за возможность доработки: можно добавить цепь QSK для автоматического переключения приёма/передачи, схему VXO для небольшого ухода частоты от кварца (до 2 кГц на 40-метровом диапазоне) и многозвенный фильтр гармоник. Выходная мощность версии на 40 метров составляет около 1 Вт .
• Трансивер на 80 метров от DG0SA: Это уже полноценный супергетеродин для телеграфа. Схема, опубликованная в журнале Swiat Radio, использует кварцевый фильтр и обеспечивает чувствительность приемного тракта около 1 мкВ и выходную мощность 3 Вт . В конструкции предусмотрена удобная функция расстройки частоты приема относительно передачи.
• Простой трансивер на 4 транзисторах на диапазон 80 метров МИКО 80 от RV3GM.
  • Ссылка: https://www.cqham.ru/micro80.htm
  • Комментарий от Михаила R2DU: CW мощность порядка 300 МВТ. С данной конструкции с помощью антенны инвертор = V = у меня удавались связи с Финляндией рапорт получил 589, с Санкт Петербургом — рапорт 559, Уфа — рапорт 569 и это 300 мвт — это у меня зафиксировано в моем журнале связей !

Создавая самодельную технику, не забывайте о качественных компонентах. Для фильтров и ВЧ-трансформаторов важно правильно подбирать ферритовые кольца (например, 50ВЧ, 20ВЧ или импортные аналоги T50-2) , . Для изготовления печатных плат можно использовать пленочный фоторезист, добиваясь высокой точности дорожек .

Заводские трансиверы

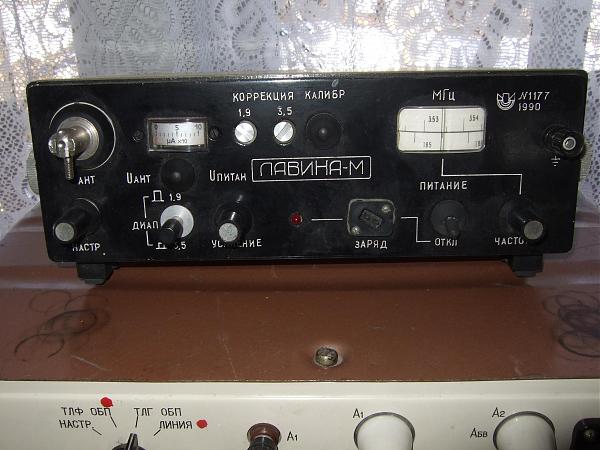

Трансивер Лавина

Комментарий от Михаила R2DU:

С данного трансивера мощностью 700 мВт работал с Японией на 80 метрах, а так же занял в соревнованиях 4 место.

Трансивер Лавина обладает минимальной ценой и широкими возможностями для модификаций.

Была опробована замена диапазона 160 метров на 40 метров для работы на частотах 7 МГц и 3,5 МГц.

После трансивер был передан на детскую коллективную радиостанцию Владимиру RD3DS.

Самодельные антенные согласующие устройства (СУ)

Согласование антенны — это краеугольный камень успешной QRP-работы. Идеальный КСВ не просто продлевает жизнь выходному каскаду, а обеспечивает максимальную отдачу драгоценных милливатт в эфир. Хороший трансивер, как правило, имеет встроенный тюнер, но для работы с нестандартными полевыми антеннами часто требуется отдельное устройство.

Простейшее согласующее устройство можно изготовить буквально за час. Например, для антенны типа LW (Long Wire — длинный провод) отлично работает конструкция, описанная RW4CJH. Он намотал около 80 витков провода на пластиковой трубе диаметром 5 см, сделав отводы снизу через каждые 5 витков, а сверху — через 10 . Подключая антенну к разным отводам и подстраивая подстроечный конденсатор, можно добиться резонанса и минимального КСВ. Настройка ведется по максимуму показаний простейшего индикатора напряженности поля . На таком «суррогатном» СУ автор успешно работал с европейской частью России на 40 и 80 метрах.

QRP антенны: простота и эффективность

В QRP справедливо правило: лучший усилитель — это антенна. Пока вы не убедитесь, что ваша антенна «пашет», рассчитывать на дальние связи не стоит .

Быстрые полевые решения

• Наклонный луч (Sloping Dipole) или Inverted V: Очень эффективный и простой в установке вариант. Один конец диполя можно закрепить под коньком крыши, а другой — на дереве или заборе . Длина плеча может быть рассчитана как нечётное количество четвертей волны, что увеличивает эффективность антенны на ВЧ-диапазонах .
• Простой провод: Не стоит пренебрегать самым простым вариантом — отрезком провода длиной, например, 10,2 метра, протянутым из-под конька крыши. В качестве противовеса может служить металлическая кровля или второй провод под крышей .

Универсальная конструкция «Антенный конструктор» (RA3YDJ)

Пётр RA3YDJ разработал поистине гениальную концепцию полевой антенны, которую можно превратить в OCF-диполь, Inverted V, VP2E и даже двухэлементную Yagi .

Вот как это делается:

1. Берется цельный кусок тонкого монтажного провода длиной не менее 41,5 метра.
2. Провод складывается пополам, в центре крепится карабин для крепления к мачте.
3. На проводе, согласно заранее сделанному чертежу, закрепляются пластиковые бирки (например, из кабель-канала). На бирках маркерами подписаны точки подключения фидера для разных диапазонов и типов антенн.
4. Концы провода крепятся к мотовильцам (рыболовным катушкам), к которым привязаны резинки для натяжения и фиксации к колышкам.

Для подъема антенны автор использует телескопические удилища высотой 5-9 метров, установленные на специальные колышки . Весь комплект легок, компактен и позволяет развернуть эффективную антенну за считанные минуты.

Магнитные рамки (Magnetic Loop)

Это отдельный класс компактных антенн, который вызывает много споров , . Магнитная рамка — это петля из коаксиального кабеля или меди с зазором, в который включен высоковольтный конденсатор переменной емкости . Её главный плюс — малые размеры и высокая избирательность, что позволяет работать в условиях сильных городских помех.

Однако нужно помнить о её минусах. Как справедливо замечают опытные QRP-шники, КПД магнитной рамки теоретически может быть очень низким . Рассчитывать на сверхдальние связи с мощностью в 40 мВт, используя рамку, — быть безнадежным оптимистом . Тем не менее, в умелых руках и при хороших условиях она способна на удивительные вещи, например, на связь в SSB с Африкой .

Полезные советы при подготовке к полевым QRP выездам

Организация выезда (радиоэкспедиции) требует тщательной подготовки. Вот несколько ключевых моментов, основанных на опыте бывалых «активаторов» .

1. Планирование — залог успеха:
   • Выбор места: Если вы участвуете в дипломных программах (RDA, WFF, и др.), выбирайте редкие районы. Карты районов помогут найти «зеленые» точки, где вас будут ждать сотни охотников. В таком случае ваш слабый сигнал не затеряется, а станет желанной целью для множества корреспондентов .
   • Запасной план: Всегда имейте план «Б». Если прохождение на 20 и 40 метрах плохое или диапазоны забиты контестом, выручат WARC-диапазоны (30, 17, 12 метров). Имейте тюнер и возможность работать цифрой (например, FT8 через телефон с программой FT8CN) .
2. Энергонезависимость:
   • Питание: Тщательно рассчитайте необходимый запас энергии. Работа цифрой потребляет её значительно больше. Например, 10 Вт мощности и 120 Вт·ч энергии хватило на два дня работы и почти 500 QSO . Для QRP оптимальны легкие литий-ионные или литий-полимерные аккумуляторы.
3. Антенное хозяйство:
   • Выше и эффективнее: Чем выше антенна — тем лучше. Это аксиома . Даже простой диполь, поднятый на 9-метровую мачту, покажет отличные результаты.
   • Минимум кабеля: Старайтесь использовать короткий и качественный кабель питания, чтобы минимизировать потери .

Лучшие практики проведения QRP связей

Выход в эфир с малой мощностью — это отдельная культура. Вот несколько советов, которые помогут вам не разочароваться и получать удовольствие от процесса.

• Выбор времени и частоты: Следите за прохождением. Используйте рекомендованные QRP-частоты: 1843, 3560, 7030, 14060, 21060 кГц для CW и 3690, 7090, 14285, 21285, 28360 кГц для SSB . На 14.060 кГц, например, можно часто услышать японские станции, работающие QRP .
• Манера работы:
  • Не используйте дробь в позывном: Вопреки распространенной практике, добавлять «/QRP» к позывному в эфире считается излишним. Лучше просто сделать паузу и сказать «QRP station» или «BOTH QRP», подразумевая, что и вы, и корреспондент работаете малой мощностью .
  • Терпение и настойчивость: Не ждите мгновенного отклика на общий вызов. QRP-станцию могут не услышать с первого раза из-за QRO-корреспондентов. Проявляйте терпение , .
• Цифровые режимы в помощь: Для начинающих QRP-операторов цифровые виды связи (FT8, JT65) — настоящее спасение. Они позволяют проводить связи при очень низком отношении сигнал/шум, когда на слух ничего не слышно. Опытный активатор за первый час работы цифрой может провести до 100 QSO . Это отличный способ «раскачать» локацию и привлечь внимание к своей станции.
• Учитесь у лучших: Обратите внимание на опыт операторов вроде RX3G, UY2IF или R2DU. Они доказывают, что на простую антенну (штырь на крыше, наклонный диполь) и мощность в несколько ватт можно добиваться выдающихся результатов .

Заключение

QRP — это не про ватты, а про антенны, про умение слушать эфир и про голову. Самодельная техника и антенны позволяют не только сэкономить, но и глубоко понять физику процессов, происходящих в эфире. Не бойтесь начинать с малого — с простого передатчика на двух транзисторах и куска провода за окном. Экспериментируйте, выезжайте на природу, участвуйте в активациях. И помните: даже с мизерной мощностью можно открыть для себя целый мир дальних связей. 72! (удачи в эфире)
